Duplex DU320-3D-TL 15, 18, 20

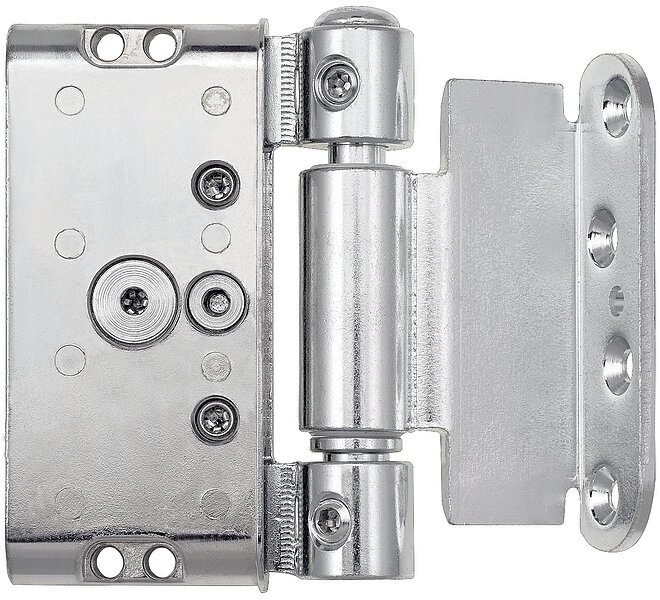

Front door hinge with hinge cup and hinge flap, 15 mm overlap – up to 200 kg door weight

Product selection

Select a product version so we can show you the exact availability and price.

Available immediately

Available from Goll warehouse.

UVP/Piece

EUR -

Order number

Krt.:

Total:

All orders are processed through us and invoiced through your chosen retailer. Prices exclude VAT.

Quick order

+43 5574 74177-0

Finishes

Duplex 320-3D - Haustürband mit Bandtasche und Bandlappen

Order number	Finish		ctn	x-ctn	UVP / Piece		Krt.	Total Piece
DU320DL-3L-TL-WV-S 15-D2-SIG	weiß verz.-links		10	50	10	EUR 52,49	Available immediately On request Quantity on request
DU320DL-3R-TL-WV-S 15-D2-SIG	weiß verz.-rechts		10	50	10	EUR 52,49	Available immediately On request Quantity on request

Duplex 320-3D - Haustürband mit Bandtasche und Bandlappen

Order number	Finish		ctn	x-ctn	UVP / Piece		Krt.	Total Piece
DU320DL-3L-TL-WV-S 15-D3-SIG	white zinc-plated – left		10	50	10	EUR 52,49	Available immediately On request Quantity on request
DU320DL-3R-TL-WV-S 15-D3-SIG	white zinc-plated – right		10	50	10	EUR 52,49	Available immediately On request Quantity on request

Duplex 320-3D - Haustürband mit Bandtasche und Bandlappen

Order number	Finish		ctn	x-ctn	UVP / Piece		Krt.	Total Piece
DU320DL-3L-TL-WV-S 18-D2-SIG	white zinc-plated – left		10	50	10	EUR 52,49	Available immediately On request Quantity on request
DU320DL-3R-TL-WV-S 18-D2-SIG	weiß verz.-rechts		10	50	10	EUR 52,49	Available immediately On request Quantity on request

Duplex 320-3D - Haustürband mit Bandtasche und Bandlappen

Order number	Finish		ctn	x-ctn	UVP / Piece		Krt.	Total Piece
DU320DL-3L-TL-WV-S 18-D3-SIG	weiß verz.-links		10	50	10	EUR 52,49	Available immediately On request Quantity on request
DU320DL-3R-TL-WV-S 18-D3-SIG	white zinc-plated – right		10	50	10	EUR 52,49	Available immediately On request Quantity on request

Duplex 320-3D - Haustürband mit Bandtasche und Bandlappen

Order number	Finish		ctn	x-ctn	UVP / Piece		Krt.	Total Piece
DU320DL-3L-TL-WV-S 18-D4-SIG	weiß verz.-links		10	50	10	EUR 52,49	Available immediately On request Quantity on request
DU320DL-3R-TL-WV-S 18-D4-SIG	weiß verz.-rechts		10	50	10	EUR 52,49	Available immediately On request Quantity on request

Duplex 320-3D - Haustürband mit Bandtasche und Bandlappen

Order number	Finish		ctn	x-ctn	UVP / Piece		Krt.	Total Piece
DU320DL-3L-TL-WV-S 20-D2-SIG	white zinc-plated – left		10	50	10	EUR 52,49	Available immediately On request Quantity on request
DU320DL-3R-TL-WV-S 20-D2-SIG	white zinc-plated – right		10	50	10	EUR 52,49	Available immediately On request Quantity on request

Duplex 320-3D - Haustürband mit Bandtasche und Bandlappen

Order number	Finish		ctn	x-ctn	UVP / Piece		Krt.	Total Piece
DU320DL-3L-TL-WV-S 20-D3-SIG	white zinc-plated – left		10	50	10	EUR 52,49	Available immediately On request Quantity on request
DU320DL-3R-TL-WV-S 20-D3-SIG	weiß verz.-rechts		10	50	10	EUR 52,49	Available immediately On request Quantity on request

Duplex 320-3D - Haustürband mit Bandtasche und Bandlappen

Order number	Finish		ctn	x-ctn	UVP / Piece		Krt.	Total Piece
DU320DL-3L-TL-WV-S 20-D4-SIG	white zinc-plated – left		10	50	10	EUR 52,49	Available immediately On request Quantity on request
DU320DL-3R-TL-WV-S 20-D4-SIG	weiß verz.-rechts		10	50	10	EUR 52,49	Available immediately On request Quantity on request

Description

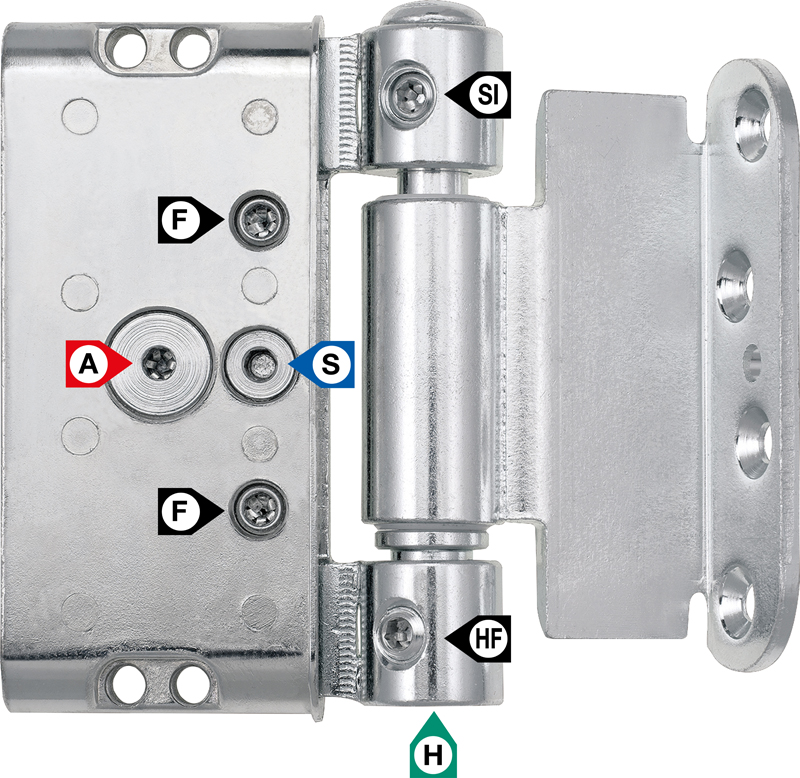

Haustürtaschenband mit Bandlappen

F	Feststellschrauben
HF	Höhen-Feststellschraube
SI	Sicherungsschraube
A	Andruckeinstellung
H	Höheneinstellung
S	Seiteneinstellung

Andruckeinstellung:	von -1 mm bis +3 mm. Stufenlos mit Exzenter A.
Seiteneinstellung:	von -2,5 mm bis +2,5 mm. Stufenlos mit Gewindeschraube S.
Höheneinstellung:	von -2 mm bis +4 mm. Stufenlos mit Gewindeschraube H.

Einsatzbereich: 3-dimensional einstellbares Taschenband für Haustüren. Stufenlose, unabhängige Einstellungen: Das Duplex 320-3D Haustürband lässt sich in allen 3 Dimensionen stufenlos und ohne Aushängen des Türblatts einstellen. Sämtliche Einstellungen können voneinander unabhängig durchgeführt werden. Durchgehender Achsbolzen, Fixierung der Einstellungen: Der durchgehende Achsbolzen und die Möglichkeit, die Einstellungen in allen drei Dimensionen fixieren zu können, verleihen dem Duplex 320-3D Haustürband seine hervorragende Zuverlässigkeit. Überzeugende Optik: Der Abstand zwischen Bandrolle und Türblatt bleibt bei jeder Einstellung gleich. Gerade stehende Bänder: Beim Duplex 320-3D Haustürband stehen die Bandteile wegen des durchgehenden Achsbolzens immer gerade. Durchgehende Dichtungsebene: Eine durchgehende Dichtungsebene ist auch im Überschlag möglich. Beim Einstellen der Türe muss die Dichtung nicht entfernt werden. Delrin-Lager: Sorgt sowohl in horizontaler als auch in axialer Richtung für optimale Laufeigenschaften. Aushängesicherung: Das Duplex 320-3D Haustürband wird serienmäßig mit einer Aushängesicherung geliefert. Brandschutz: Das Duplex 320-3D Haustürband ist für Brandschutzklasse T30 geeignet. Einbruchhemmung: Das Duplex 320-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.

Ausführung: Die Bandtasche ist aus Zinkdruckguss, die Bandrolle, der Achsstift und der Bandlappen sind aus Stahl gefertigt.

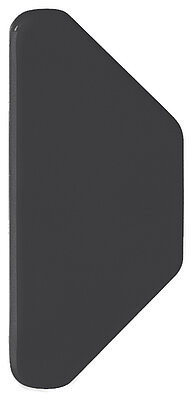

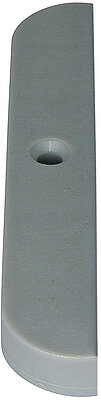

Kunststoff-Abdeckungen: Diese sind aus glasfaserverstärktem Kunststoff gefertigt.

Die Kunststoff-Abdeckungen werden serienmäßig mit den Bändern mitgeliefert! Die Wahl der für Sie passenden Ausführung können Sie den Konstruktionskizzen auf den Folgeseiten entnehmen.

Brandschutz: Das Duplex 320-3D HT-Band ist für Brandschutzklasse T30 geeignet.

Einbruchhemmung: Das Duplex 320-3D Haustürband ist je nach Falzsystem bis zur Widerstandsklasse RC3 tauglich.
